压铸铝钝化盐雾测试168小时以上是如何做出来的？

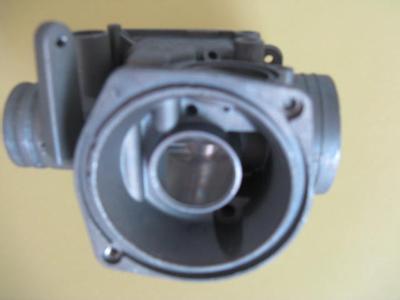

   居于对大家的负责，凡是按照我们的作业方法，压铸铝合金如ADC12，A360等编号的材料，通过XDH-6011型三价铬钝化剂钝化后的裸膜盐雾完全可以达到168小时以上的，小编下面为大家介绍做出来的方法。

  首先，做好压铸铝合金材料选用工作。要选择含硅、铜、磷、铁等杂质低一些压铸铝合金材料，减少材料所含杂质对压铸铝合金的耐腐蚀性的破坏，一种材料性能不好的材料，仅仅靠钝化达到高的耐腐蚀，会较大地增加钝化工艺的难度。

  其二，做好压铸铝合金工件的表面清洁工作，先将压铸铝合金工件进行诸如抛沙、振动等机械抛光处理，然后再进行清洗剂清洗。机械抛光不仅有利于清除工件表面污垢、脱模剂、杂质，还有利于清洗剂除油脂较为简单，有些朋友，机械抛光后不再采用清洗剂清洗，这是不对的，因为机械抛光的抛光材料往往被油脂、脱模剂所污染，工件抛光后表面依然有油脂的存在，会影响后工序的有效进行。

  其三，选好科学、合理的工艺流程。对于盐雾要求168小时以上的钝化工艺流程，我们一般都是按照清洗除油、水漂洗、活化处理、水漂洗、钝化处理、水漂洗、烘干包装的流程去做，这个工件流程，通过多方验证，是完全科学、合理、可靠的。完善的工艺流程，是盐雾测试168小时以上的钝化流程保证，是钝化重要的环节之一。

  其四，必须使用耐腐蚀性好的三价铬钝化剂作为钝化液，如型号SY-40201三价铬钝化剂其钝化耐腐蚀性能就比较好，如果是本色钝化，亦可以达到48H以上，浅蓝色钝化，可以高达360小时；耐腐蚀性能好的钝化剂，对耐盐雾测试才有保证。

  其五，通过适当提高钝化液一些工艺参数提高转化膜的耐腐蚀性，从而提高压铸铝的盐雾测试时间。在压铸铝钝化时，我们把钝化液的浓度提高到15%，把原来常温浸泡改为加温浸泡，把钝化的时间提高到10分钟，这样钝化关键的工序品质有了较好的保证，盐雾测试168小时也就有了保证。

压铸铝钝化，要做到盐雾168小时以上，其实并不是一件难度很大的事，只要您能严格按照以上的五个方面扎扎实实地去处理，特别是运用好XDH-6011型三价铬钝化剂，压铸铝钝化盐雾测试168小时以上是完全可以轻松的做出来的。
